Когда мы смотрим на пластиковое окно, то видим только стеклопакет и  раму. На самом деле это сложная конструкция, внутри которой скрывается много важных, полезных элементов. И даже стекло устроено непросто, чтобы достичь нужных целей: оставаться прозрачным, сохранять тепло внутри, не пропускать ультрафиолет снаружи. Предлагаем разобраться в деталях, из чего состоит пластиковое окно, чтобы лучше понимать, как выбирать остекление и как им пользоваться правильно.

Из чего состоит пластиковое окно — схемав разрезе

Окна ПВХ можно сравнить с конструктором. Они собираются из разных модулей, характеристики которых можно менять.

Составные модули и их краткое описание:

• Каркас. В основе каждого окна лежит рама из ПВХ профиля, который усиливается металлической вкладкой.
• Створка. Часть конструкции, которая может открываться. Создаётся из того же профиля, что и рама. В случае глухой створки остекление ставится сразу в каркас.
• Импост. ПрофильПВХ, разделяющий конструкцию пополам, увеличивает жёсткость.
• Штапик. Накладка с прорезиненным основанием, которая используется для фиксации стеклопакета. Элемент может сниматься.
• Стеклопакет. Заполняет каркасный проём. Состоит из нескольких соёдиненных стёкол, пространство между которыми заполнено воздухом. Рама со стёклами полностью загерметизирована.
• Фурнитура. Набор узлов и механизмов, который применяется для обеспечения работы створок. Чаще всего встречается поворотно-откидная система, которая включает в себя петли, ручку, ответные планки.
• Подоконник. Элемент, который позволяет сделать окно завершённым. Чаще используется пустотелый ПВХпрофиль, реже — цельнолитые армированные полимеры. Последние выглядят эффектнее, но и стоят дороже.
• Отливы. Пластина из металла или полимера, которая прикрепляется со стороны улицы, чтобы отводить воду.
• Аксессуары. Сюда относятся москитные сетки, элементы приточной вентиляции, жалюзи, ролеты, детские замки.

1. Профиль

Профильв разрезе выглядит как пустотелый брусок, внутри которого помещается металлическая армирующая пластина. Чтобы добиться высокой теплоизоляции и прочности, брусок разделяется перегородками на несколько отсеков — от 4 до 6. Чем их больше, тем выше прочность окна и его теплоизолирующие свойства.

Форма

Один и тот же профиль используется для создания разных составляющих оконной конструкции:

• Для рамы. Может показаться, что рама создаётся из более массивного, тяжёлого профиля, но это не так. Единственное отличие состоит в том, что снизу предусматриваются дренажные отверстия, куда будет отводиться конденсат.
• Для створки. Тот же профиль используется для создания створки, внутри которой устанавливается стеклопакет. Он весит столько же, сколько и рамный профиль, поскольку усиливается такими же металлическими пластинами.
• Для импоста. Элемент, который становится упором для створок.
• Для штапика. Форма и размеры зависят от базового профиля, типа остекления. Используется для закрепления стеклопакета в раме. Благодаря конструкции, быстро заменяется, надёжно крепится.

Для справки! Профили делаются со специальными пазами, в которые ещё на производстве интегрируется уплотнитель. Герметичность получается более высокой, чем при самостоятельной установке уплотнителей.

Толщина

Чем больше толщина конструкции, тем выше характеристики:

• 60 мм — такой профиль называют узким и рекомендуют для остекления балконов, лоджий, квартир, домов в тёплых регионах;
• 70  мм — универсальное решение, которое подойдёт для жилых помещений, квартир;

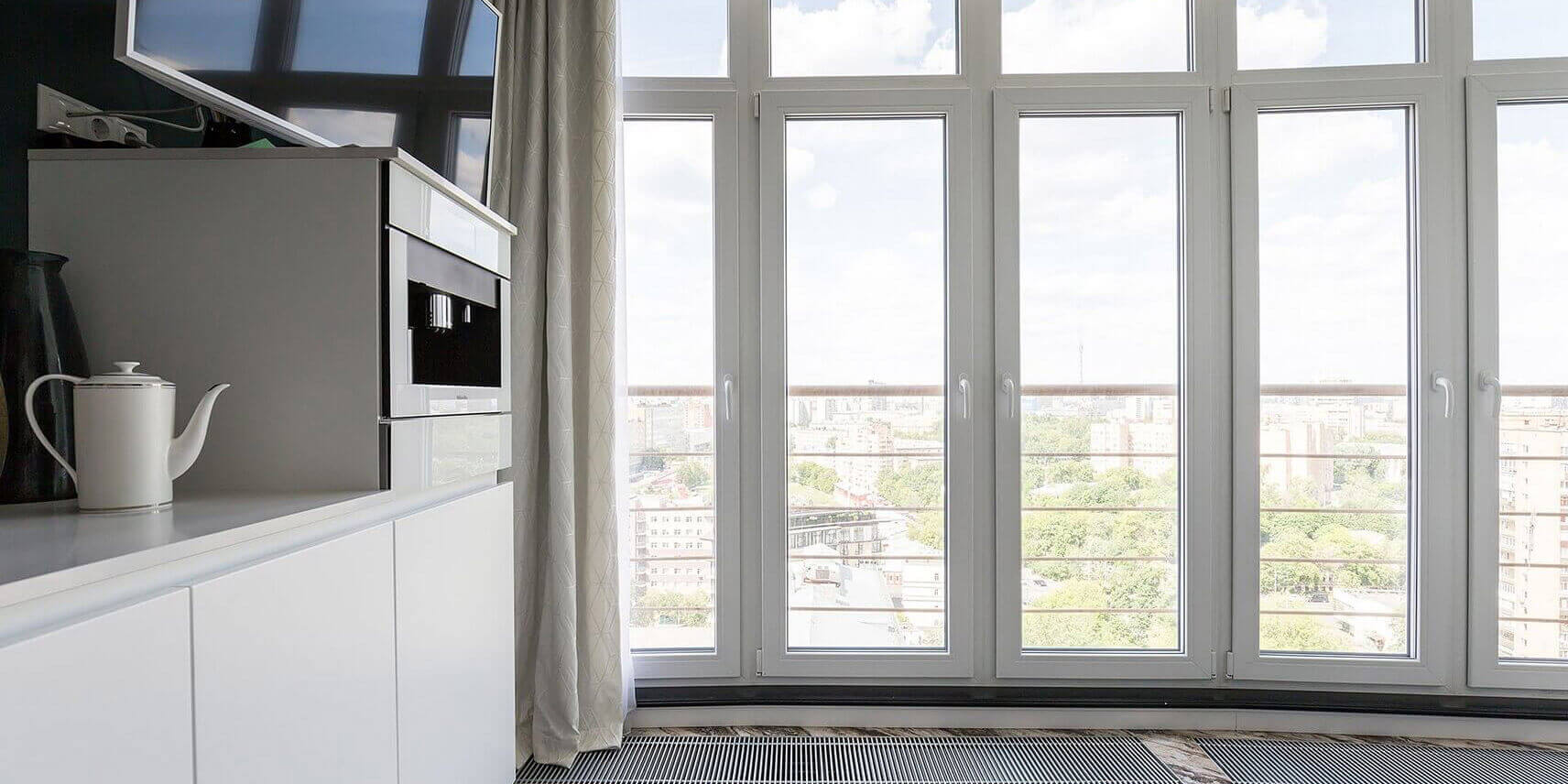

• 80 мм и выше — вариант премиум-класса для тех, кто хочет обеспечить себе максимальный комфорт и минимальные затраты на отопление. Рекомендуется использовать в случае панорамного остекления.

Камеры

Смотреть на количество камер нужно только в связке с шириной профиля. Например, самые популярные соотношения «толщина/число камер» — 60/4, 71/5, 84/6.

Армирование

Мы уже говорили о том, что сам пластик недостаточно жёсткий. Чтобы повысить прочность, долговечность, устойчивость конструкции, профиль армируется стальными деталями. Толщина стали достигает 1,5 мм. А сам армирующий профиль выполняется в П-образной форме.

Этого достаточно, чтобы рамы и створки из профиля служили по гарантии не менее 50 лет, выдерживали высокие ветровые нагрузки и хорошо сопротивлялись попыткам взлома.

Цвет

Основной цвет профиля — белый. Но вы можете “окрасить” полимер в любой цвет по каталогу RAL, а также придать материалу текстуру дерева, камня, другого материала с помощью ламинации.

Производитель

Каждый производитель создаёт профиль по собственной «рецептуре». Например, Deceuninck использует добавки, которые позволяют добиться высоких показателей прочности. Более того, компания усовершенствовала технологический процесс, благодаря чему ей удаётся повысить технологические характеристики окон. В итоге продукция бренда абсолютно безопасна для здоровья, служит от 40 лет, не желтеет со временем, устойчива к постоянным механическим нагрузкам. И даже самый узкий профиль — на 60 мм толщиной — обеспечивает высокие показатели тепло- и шумоизоляции.

2. Стеклопакет

Состоит из нескольких стёкол, соединённых между собой рамами и полностью загерметизированных. Пространство между стёклами заполнено воздухом, а чтобы компоненты не запотевали, воду поглощает тонкая дистанционная рамка со специальным осушителем.

Число камер

По количеству стёкол выделяют стеклопакеты:

• Однокамерные. Состоят из двух стёкол. Подходят для нежилых, неотапливаемых помещений, а также квартир и домов в тёплом регионе.
• Двухкамерные. Три стекла — универсальное решение, которое обеспечит достаточный уровень комфорта в любых условиях.
• Трёхкамерные. Продукт из четырёх стёкол, который обычно сочетается с профилем толщиной 80 мм. Применяются, в основном, в условиях Крайнего Севера.

Виды стёкол

Могут использоваться разные виды стекол:

• Стандартное — по толщине может быть 4, 6, 8 мм. Стоит дешевле всего, поэтому получило широкое распространение.
• Энергосберегающее — изнутри внешнее стекло покрывается плёнкой оксида олова или серебра. Успешно отражает солнечные лучи, поэтому тепло остаётся в помещении.
• Солнцезащитное, мультифункциональное — получается путём тонировки или ленточного ламинирования. Особенность в том, что пропускает на 45% меньше ультрафиолета.
• Триплекс — состоит из двух стёкол, между которыми находится плёнка. Тяжело разбить, трескается, но на куски не разлетается. Обеспечивает высокую звукоизоляцию: вы избавитесь от уличного шума, даже если окна выходят на оживлённую магистраль, железнодорожные пути.

Полезно знать! «Фабрика Окон» во всех пвх-окнах использует уникальную разработку — термопакет™ 4.0 MF с мультифункциональным стеклом. Технология Double Silver предполагает, что на стекло наносится 15 слоёв напыления, среди которых, как следует из названия, два серебряных. В итоге стекло хорошо пропускает свет, при этом удерживает тепло внутри помещения, защищает от солнца и ультрафиолета снаружи.

Заполнение

Существует два типа заполнения стеклопакета:

• высушенный воздух;
• инертный газ: аргон, криптон.

Со временем газ уходит через клапаны, поэтому современные производители предпочитают использовать первый тип.

3. Фурнитура

Мы можем сказать, что фурнитура качественная, когда её не замечаем. Исключение составляют ручки.

А теперь давайте посмотрим, сколько фурнитуры включает в себя конструкция пластикового окна:

• Ограничитель. Удерживает створку в определённом положении. Иногда сопровождается замедлителем.
• Декоративные накладные элементы. Помогают скрыть детали, которые нужно защитить от влаги, пыли и скрыть от глаз пользователя.
• Защёлка. Не позволяет створке самостоятельно открываться под воздействием ветра, сквозняка.
• Микролифт. Механизм, которые поддерживает большие створки, чтобы они не провисали. Уменьшает давление на петли, продлевает срок их службы.
• Ножницы. Деталь поворотно-откидного механизма, с помощью которой створка переходит в режим микропроветривания.

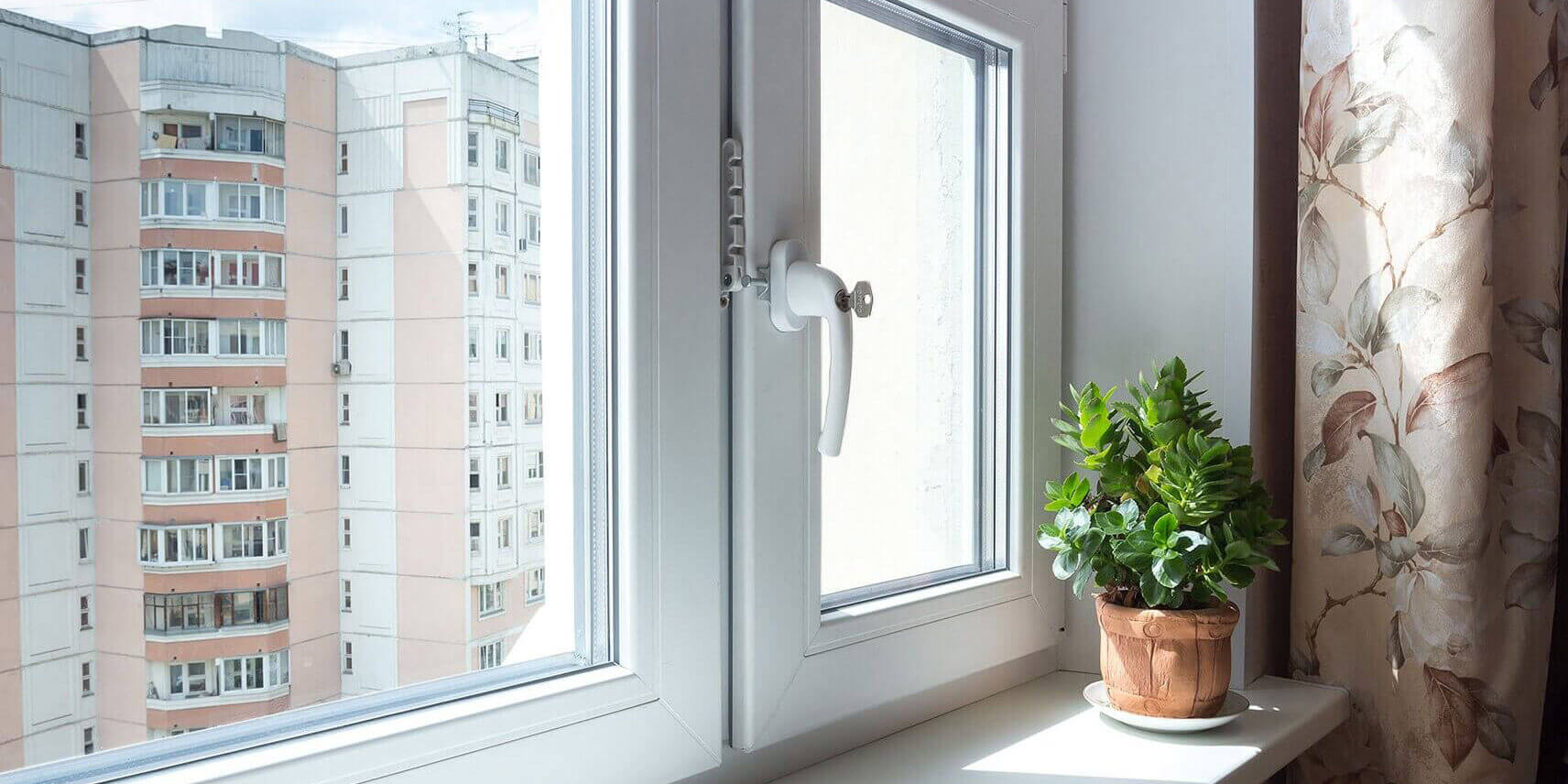

• Защита от детей. Встраивается в ручку или раму ПВХ, чтобы ребёнок не мог открыть створку до конца.
• Блокиратор. Не позволяет открывать створку шире, чем требуется. Защищает от ситуаций, когда створка одновременно распахивается и откидывается.
• Запорная фурнитура. Детали, которые противостоят взлому: защёлки, крючки, шпингалеты, замки.
• Уплотнители. Отвечают за плотное примыкание створок и рамы, стеклопакета и штапика.
• Петли. Существуют разъёмные и неразъёмные накладные модификации, поворотные и поворотно-откидные, с защитой от взлома, монтируемые на специальных резьбовых шпильках и потайные.
• Цапфы и планки. Элементы, с помощью которых происходит зацеп элементов при открытии окна в распашном или откидном режиме. Обеспечивают фиксацию створки в закрытом положении, регулируют степень прижима.

Дополнительно нужно сказать о вентиляционных устройствах, которые помогают проветривать помещение в комфортных условиях:

• Микрощелевое. Одним поворотом ручки вы ослабляете прилегание створки к раме и обеспечиваете приток свежего воздуха. Сквозняки и резкое поступление холодного воздуха исключается.
• Гребёнка. Обеспечивает ступенчатое проветривание.
• Вентиляционный клапан. Например, клапан SmartBox™ III ставится внутрь окна и понемногу, но постоянно пропускает свежий воздух в помещение. При желании подачу воздуха можно прекратить. Используя его, вы сможете успешно совмещать шумоизоляцию, теплоизоляцию и проветривание. Чего нельзя сказать о других способах вентиляции.

4. Монтажные детали

Есть три элемента, которые входят в базовую комплектацию любого окна:

• водоотлив — металлический карниз, который располагается снаружи, чтобы отводить воду от окна;
• откос — отделочные элементы, которые закрывают собой монтажные швы, часть стены по бокам и сверху. Их задача состоит в том, чтобы красиво обрамлять окно, а также защитить монтажные швы от прямых солнечных лучей.

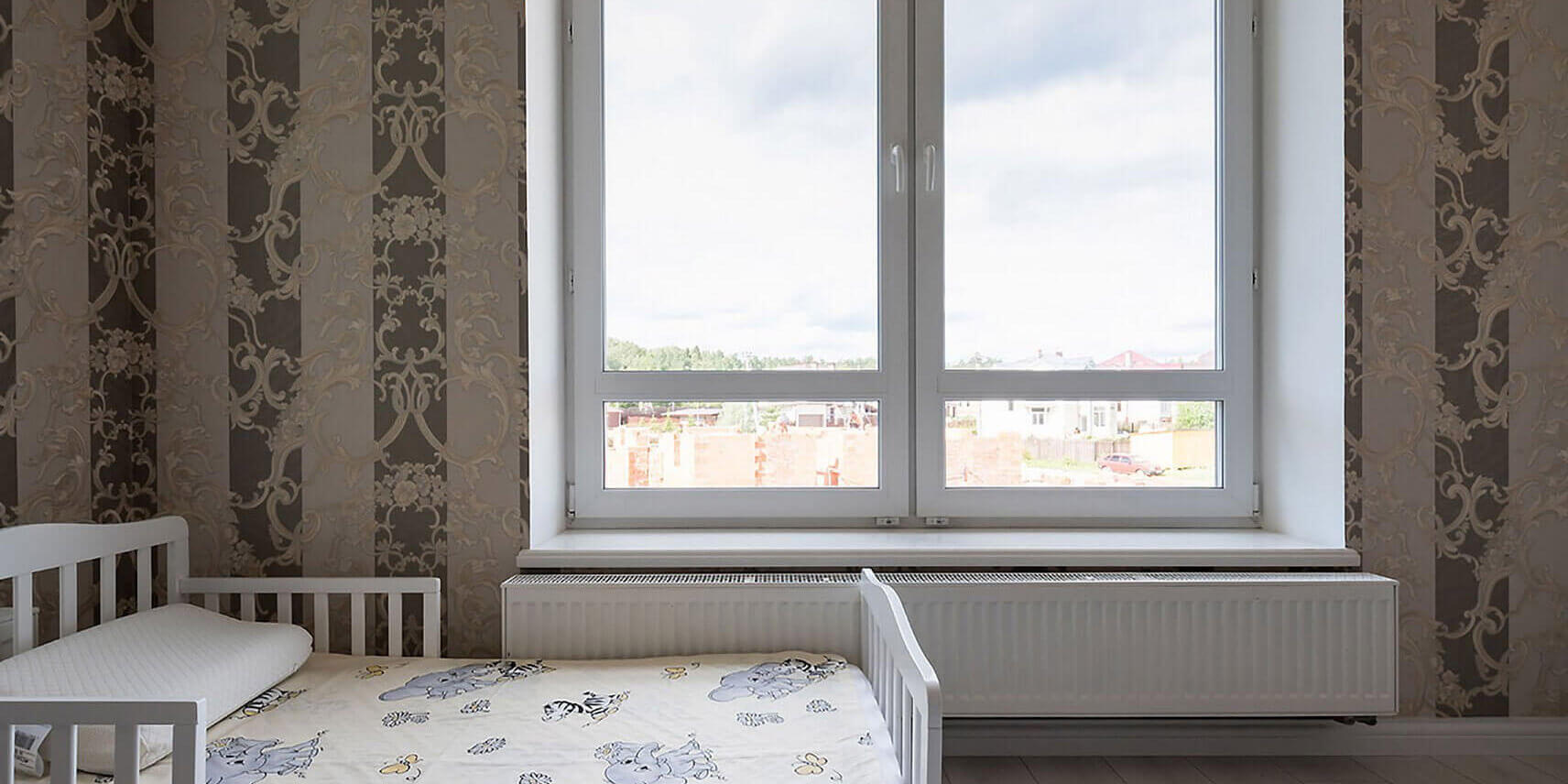

• подоконник — простой способ красиво оформить окно и получить полезное пространство для размещения цветов, бытовой техники, других предметов.

5. Аксессуары

Производители предлагают некоторые элементы, которые непосредственно к окну не относятся, но помогают сделать его удобнее. Например,

• москитные сетки — позволяют оставлять окна открытыми весь вечер и всю ночь летом, не боясь мошек, комаров;

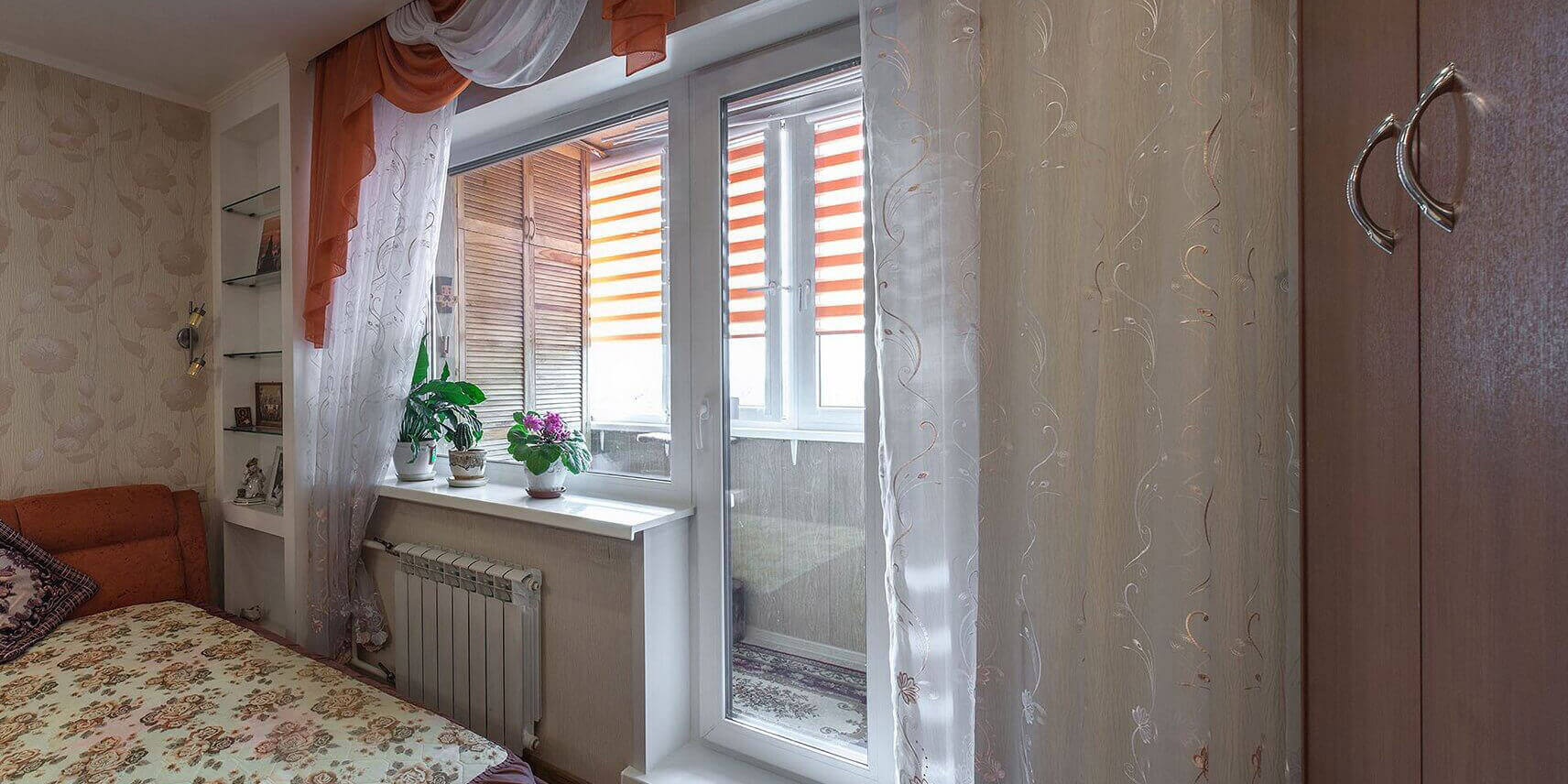

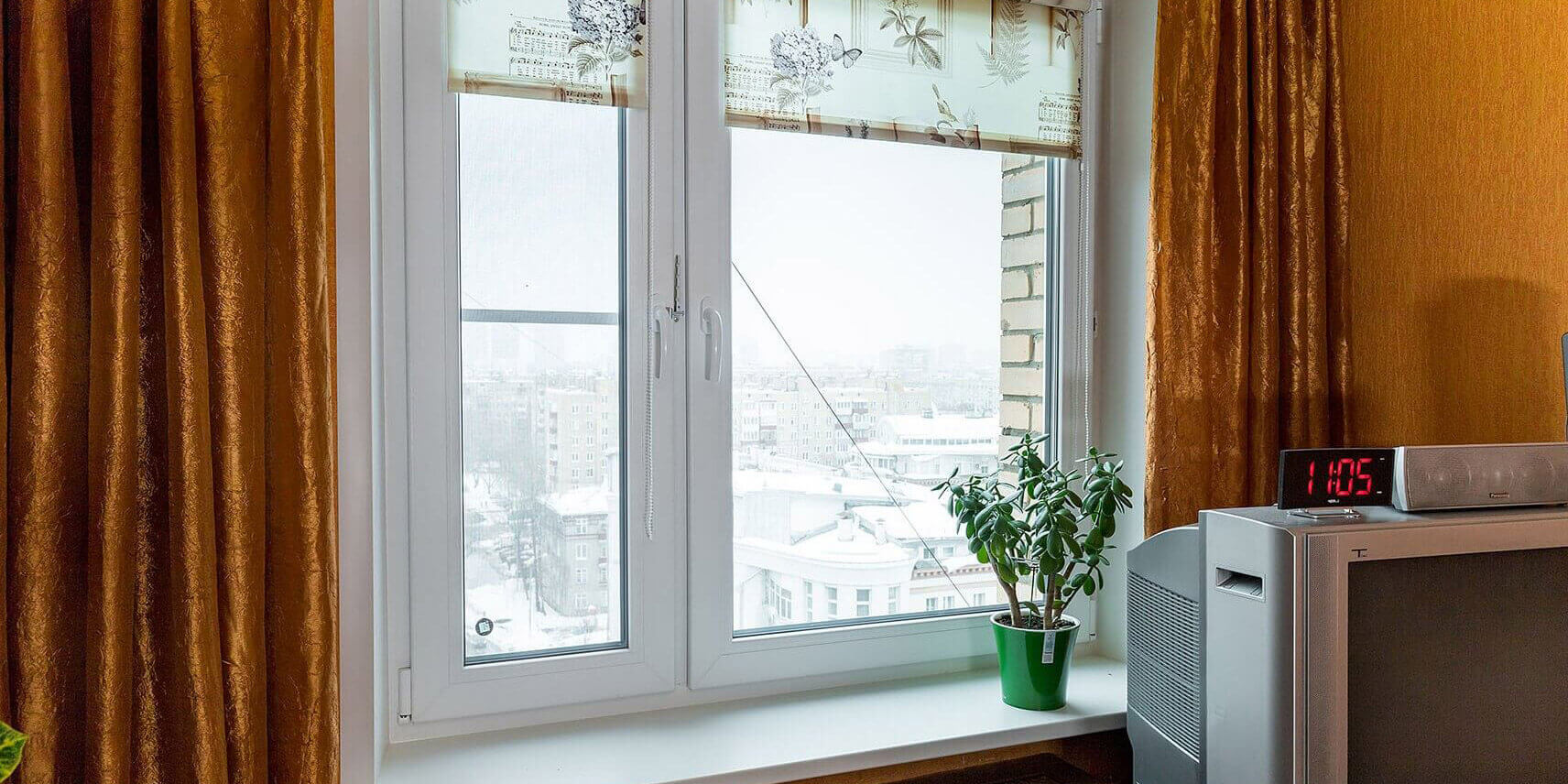

• жалюзи или роллетные шторы — для регулировки поступления света. Устанавливаются на створку при помощи кассеты или другим способом.

Устройство пластикового окна нельзя назвать простым. Отсюда и большое количество возможностей, которыми могут воспользоваться домовладельцы. Например, ставить окна на проветривания, не боясь сквозняков. Увеличивать или уменьшать плотность прилегания створки, чтобы сохранить тепло или усилить вентиляцию. И это далеко не всё, что может дать установка такой конструкции!

«Фабрика Окон» изготавливает окна из оригинальных составляющих тех брендов, которым мы полностью доверяем:

• профиль Deceuninck;
• фурнитура Siegenia и Roto;
• Термопакет ™ 4.0 MF;
• климатический клапан SmartBox™ III и прочее.

Мы уверены в каждой детали нашего окна, а также в надёжности установки. Поэтому гарантия на пластиковые окна и все работы составляет 20 лет, а минимальный срок службы — 40 лет!
